MULDE Maxi
Fronteinbau-Protokolldrucker für 114-mm-Papier
Einsatzbereich: Umfangreiche Protokolle und Dokumentationen in Industrie, Automation, Messtechnik und Medizintechnik
Einsatzbereich: Umfangreiche Protokolle und Dokumentationen in Industrie, Automation, Messtechnik und Medizintechnik
Highlights
- Thermodruck auf 114 mm breitem Papier
- DIN-A4-Inhalte können auf die Papierbreite skaliert werden
- Besonders geringe Einbautiefe von 47 mm
- Easy Paper Loading
- Kompatibilität zu HP-Deskjet-Ansteuerungen
- Auch im genormten DIN-Einbauformat erhältlich
Ihre Vorteile
- Platzsparende Alternative zu einem A4-Drucker
- Breite und gut lesbare Protokolle auf kleinem Einbauraum
- Schneller Papierwechsel von der Gerätevorderseite

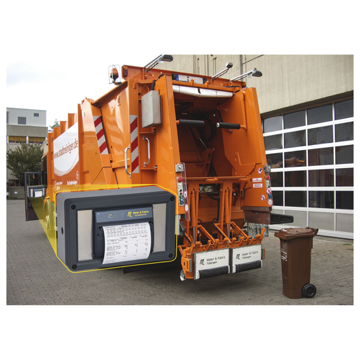

- Flexible Integration in Maschinen und Schaltschränke
- Kundenspezifische Ausführungen auch für kleinere Stückzahlen
Treiber
ZIP
CUPS Konfigurationsfile bis CUPS Version 1.6 für GeBE Drucker unter MacOS X sowie für die Linux Distributionen Ubuntu und Debian. GeBE CUPS Installer für CUPS Versionen ab 1.7 auf Anfrage.
Datenblätter
Technische Daten
| GPT-4454-C32 | |
|---|---|
| Papier einlegen | Easy Paper Loading |
| Druckverfahren | Thermodirektdruck |
| Auflösung | 8 Pkt./mm (203dpi), 832 Pkt./Linie |
| Druckgeschwindigkeit | max. 70 mm/s |
| Papierbreite | 113,5 ±0,5 mm |
| Druckbreite | 104 mm |
| Papierdicke | 70 – 100 µm oder GeBE thin labels |
| Papierlänge | ca. 43 m |
| Papierrollen Durchmesser | max. 60 mm |
| Betriebsspannung | 4,5 – 8,5 VDC und 10 – 36 VDC mit DC/DC Wandler |
| Stromaufnahme Druck | per Befehl einstellbar: ca. 0,7 – 6,0 A (peak) |
| Stromaufnahme ohne Druck | ca. 60 mA (je nach Schnittstelle) |
| Mögliche Schnittstellen | USB 2.0 FS, RS232 |
| Fonts | 23 Fonts erweiterbar, UTF-fähig |
| Barcode | EAN8, EAN13, UPCA, Code39, 2aus5int, Code128, QR Code |
| MTBF*) | 50 km |
| Abmessungen (B x H x T) | 150 x 119 x 68 mm, Einbautiefe: 47 mm |
| Gewicht inkl. Papierrolle | ca. 500 g |
| Gehäuse | PA6 mit 15% Glasfaser, Farbe anthrazit |
| Umgebungstemperatur**) | -10C – +60C mit spezifiziertem Papier |
| Luftfeuchtigkeit | 10 – 90 % rel. Luftfeuchtigkeit, ohne Kondensation |
| Lagerbedingungen | -20C – +70C bei 10 – 90 % rel. Luftfeuchtigkeit, ohne Kondensation |
Fehlerbehebung
Papier kommt raus, bleibt aber weiß
Das Thermopapier ist falsch herum eingelegt — es kann nur eine Seite bedruckt werden. Papier so einlegen, dass die thermosensitive Seite am Druckkopf liegt (meist die Außenseite der Rolle).
Test: Mit der Fingernagelspitze unter Druck schnell über das Papier fahren — die thermosensitive Seite schwärzt sich durch Reibungswärme.
Test: Mit der Fingernagelspitze unter Druck schnell über das Papier fahren — die thermosensitive Seite schwärzt sich durch Reibungswärme.
Druckbild blass, streifig oder lückenhaft
1) Druckkopf reinigen.
2) Nur trockenes Papier verwenden — feuchtes Papier druckt schwach.
3) Nur spezifiziertes Thermopapier verwenden (Spezifikation TI-DE-0606).
2) Nur trockenes Papier verwenden — feuchtes Papier druckt schwach.
3) Nur spezifiziertes Thermopapier verwenden (Spezifikation TI-DE-0606).
Drucker druckt nur wenige Punkte | Zeichen — oder bricht ab
Ursache ist fast immer die Stromversorgung: Thermodrucker ziehen beim Druck hohe Spitzenströme. Netzteil ausreichend dimensionieren, kurze Zuleitungen mit genügend Querschnitt verwenden, Steckverbindungen auf Übergangswiderstände prüfen.
Typische Begleitsymptome: Status-LED erlischt beim Druckstart, Papiervorschub geht, aber Selbsttest nicht.
Typische Begleitsymptome: Status-LED erlischt beim Druckstart, Papiervorschub geht, aber Selbsttest nicht.
USB: Ausdruck bricht ab oder wiederholt sich ständig
COM-Port-Einstellung prüfen: virtuellen COM-Port nach Installationsanweisung einstellen. Zusätzlich im Windows-Treiber die Aktion am "Jobende" deaktivieren.
Seriell: Ausdruck nach wenigen Zeichen unvollständig
Der Druckerpuffer wird überfahren, weil der Sender kein Handshake beachtet. Handshake aktivieren: Software Xon/Xoff oder Hardware CTS. Bei Bedarf Übertragungsgeschwindigkeit verringern.
Seriell: Drucker druckt falsche | wirre Zeichen
Die Übertragung ist gestört. Richtige Schnittstellenpegel verwenden (RS232 vs. TTL beachten). Eventuell ist das Übertragungskabel zu lang.
Seriell: sporadisch verfälschte Daten
Bei schlechter Masseverbindung fließt Druckstrom über das Schnittstellenkabel (Potentialanhebung → Datenverfälschung). Masseverbindungen prüfen und verbessern; Stromversorgung über kurze, dicke Leitungen zuführen.
